《宏源振動》振動電機的起動分析
發布時間：2021-01-14 點擊量：292
耐爾特機械內裝式振動電機在空載狀態下起動 ,一般要求起動后空振 1min然后插入混凝土工程。
因電機轉子及其它旋轉部分轉動慣量小 ,電機起動迅速 ,短時內電機能達到額定轉速。
與其它類別電機一樣 ,工程應用中常關注起動之初 ,即轉速為零瞬間電機的起動轉矩與起動電流值。關于振動電機廠家電機的起動 ,一般要求電機能在設計許可的起動轉矩情況下起動 ,而起動電流盡可能低。
由于振動電機廠家內裝振動電機使用獨立的中頻低壓電源驅動 ,輸電線路較長 ,輸電線路電阻、感抗對電機起動運行有一定影響。
假設:電機額定電阻為 Rn;線路電阻為R;線路電阻標么值為Rcable;Rcable= R /R n;忽略線路感抗。
起動時中頻電源電壓為U ,電機繞組端電壓為 U1,電機起動時的等效電路圖如圖 1。13072684455 李經理

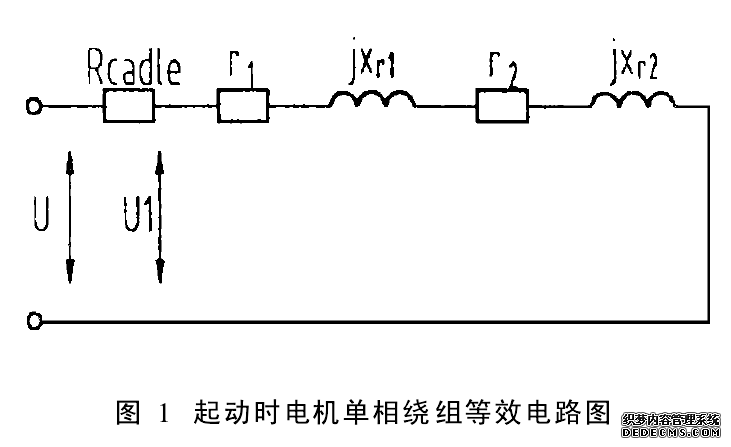

圖 1 起動時電機單相繞組等效電路圖
