雙振動電機同步最優控制方法實驗結果

    最優跟蹤器的設計

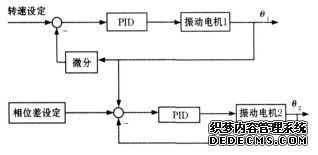

    通常的雙振動電機的主從跟蹤式同步控制策略, 如圖2所示。

圖2 主從跟蹤式控制策略

    從圖中可以看出, 雙振動電機的同步控制問題并不是給定值為零的調節器問題, 而是非零給定值的最優跟蹤問題。
    對于這一問題的求解方法, 其控制原理圖, 如圖3所示。

    圖3中, X0 為系統給定值, 包含2個電機的轉速和相位差。Q和R 分別為二次型指標中的誤差加權矩陣和控制加權矩陣; P 滿足下列黎卡提矩陣代數方程:

PA + ATP - PBR- 1BTP + CTQC = 0

    在開始控制實驗之前, 利用諧波掃描法辨識出雙振動電機的模型參數為, 電機1 折算到電機軸的等效轉動慣量為J1 = 01002 28 V / ( deg# s- 2 ), 等效粘性阻尼系數為B 1 = 01156 39 V / ( deg# s- 1 ) ; 電機2 的折算到電機軸的等效轉動慣量為J 2 =01001 683 V / ( deg# s- 2 ), 等效粘性阻尼系數為B2 = 01159 06 V / ( deg# s- 1 ).振動電機的角位移由增量式編碼器測量.角速度通過對角位移的微分得到(施加適當?shù)牡屯V波)。

    實驗在M atlab /Simulink /xPC Target的實時環境下進行.Nat iona l Instruments的N I-PC I6601卡用于編碼器與電腦的連接.主從跟蹤式PID 控制, 及最優跟蹤控制結果, 分別如圖4, 圖5所示。

    從上面2幅實驗結果圖可以看出, PID 控制下 的同步調整(包括轉速和相位差的調整)時間較長, 約為013 s, 而最優控制下的調整時間約為0103 s。

    實驗證明, 最優控制的效果要比PID控制好得多。 另一個值得指出的問題是, 實驗中測量角位移 時所采用的是增量式編碼器, 連接到6601 編碼器 輸入卡時計數器在足夠長的時間后會產生溢出, 從 而使控制崩潰。因此, 從工業應用的角度出發, 在 振動電機同步控制系統中不應使用上述測量方式, 而應當使用0~ 360 deg輸出的角度傳感器, 并且對 相位差z進行如下的變換, 以保證系統的穩定:

    通過上述的實驗表明, 本文針對雙振動電機的 同步控制所提出的最優跟蹤算法是有效的, 而且控 制效果比一般的主從跟蹤式算法要好。最優控制雖 然需要對系統進行一些辨識工作, 但避免了PID 控 制的結構缺陷和參數調整過程。另外, 在一般的電 機同步控制中, 可能會有多臺電機需要同步, 此時 本文提出的狀態空間的方法將更具優越性。
